Cómo calibrar un pulverizador agrícola antes de un tratamiento

Calibrar no es copiar la regulación de otra máquina

La calibración sirve para comprobar qué volumen distribuye realmente un equipo en las condiciones en las que va a trabajar. Dos pulverizadores con boquillas aparentemente iguales pueden ofrecer resultados distintos si cambian la presión, el desgaste, la velocidad real, la separación entre salidas o la configuración del cultivo.

Por eso no debe partirse de una combinación de presión y velocidad utilizada en otra explotación. El punto de partida correcto es la etiqueta del producto autorizado, las instrucciones del fabricante del equipo y el objetivo agronómico definido para el tratamiento.

Datos que deben reunirse antes de empezar

Antes de llenar el depósito con producto, anote:

• Cultivo, superficie y geometría de la parcela.
• Producto autorizado y volumen de aplicación permitido o recomendado en su etiqueta.
• Tipo, referencia y estado de las boquillas instaladas.
• Separación entre boquillas en una barra o distancia entre filas en cultivos leñosos.
• Marcha, régimen de trabajo y velocidad prevista.
• Capacidad útil y estado general del equipo.

La comprobación debe realizarse con agua limpia, en una zona segura y sin exponer a terceras personas.

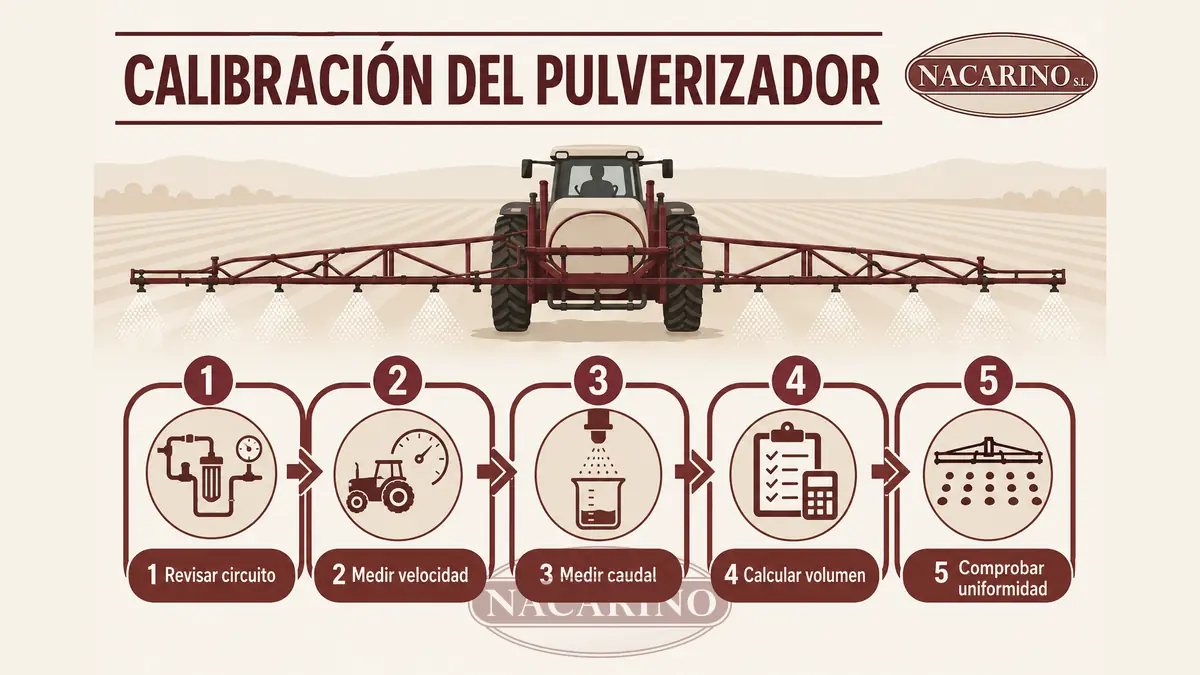

Paso 1. Inspeccionar el circuito

Revise el depósito, la tapa, el indicador de nivel, los filtros, las conducciones, las válvulas, el manómetro y los portaboquillas. No debe haber fugas, obstrucciones ni conexiones deterioradas. Compruebe también que los elementos antigoteo actúan y que todas las boquillas pertenecen a la configuración prevista.

Una calibración no corrige un defecto mecánico. Si el manómetro no ofrece una lectura fiable o existe una pérdida de presión, los cálculos posteriores no representarán el comportamiento real de la máquina.

Paso 2. Medir la velocidad real

Marque una distancia conocida en un terreno representativo, con el equipo en condiciones de trabajo. Cronometre el recorrido y repita la medición para reducir errores.

La velocidad puede calcularse mediante:

Utilice la media de varias pasadas. El dato del cuadro del tractor puede servir de referencia, pero la calibración debe apoyarse en una velocidad medida cuando se necesite precisión.

Paso 3. Medir el caudal real

Ponga el equipo a la presión de comprobación indicada para la boquilla y recoja durante un tiempo conocido el líquido emitido por cada salida. Utilice recipientes graduados adecuados y compare los resultados entre boquillas y con la tabla del fabricante.

Si una boquilla ofrece un caudal anómalo, no intente corregir su orificio con objetos metálicos. Límpiela según las instrucciones del fabricante o sustitúyala cuando su caudal quede fuera de la tolerancia indicada para ese componente.

Paso 4. Relacionar caudal, velocidad y separación

En una barra de pulverización, el caudal teórico por boquilla puede relacionarse con el volumen objetivo mediante:

En tratamientos de cultivos leñosos por filas, el cálculo del caudal total utiliza la distancia entre filas en lugar de la separación entre boquillas:

Estas expresiones relacionan magnitudes; no determinan por sí solas la regulación correcta. El volumen, la boquilla y la presión deben ser compatibles con la etiqueta, el equipo y el objetivo de cobertura.

Paso 5. Comprobar la uniformidad

Observe el patrón de cada boquilla con agua y verifique que no haya chorros irregulares, cortes, goteos o diferencias evidentes. En barras, la altura de trabajo y el solapamiento deben ajustarse a la recomendación del fabricante. En atomizadores, compruebe la simetría del circuito y cierre las salidas que no deban dirigir líquido al cultivo, si el diseño del equipo lo permite.

Registro útil para futuras campañas

Guarde la fecha, la configuración de boquillas, la presión, la velocidad medida, los caudales, el volumen resultante y cualquier pieza sustituida. Este registro permite detectar desgaste y repetir una regulación válida cuando se mantengan las mismas condiciones.

Errores que invalidan la calibración

• Utilizar únicamente la velocidad indicada por el tractor sin comprobarla.
• Medir una sola boquilla y asumir que todas funcionan igual.
• Mezclar boquillas de referencias o estados diferentes.
• Compensar una boquilla gastada modificando la presión general.
• Introducir el producto antes de finalizar las pruebas con agua.
• Aplicar una fórmula sin comprobar las condiciones de la etiqueta.

Cuándo solicitar revisión técnica

Si hay oscilaciones de presión, caudales muy desiguales, fugas, fallos del manómetro o dudas sobre la selección de boquillas, conviene reparar y comprobar el equipo antes de tratar. Nacarino dispone de repuestos y accesorios para equipos fitosanitarios y puede orientar sobre la configuración compatible con cada máquina. Si además el equipo tiene que pasar la inspección ITEAF, conviene resolver estos puntos antes.

Traiga los datos de su pulverizador, cultivo y boquillas a Nacarino para revisar la configuración antes de la campaña. Cómo localizarnos.
